使用说明



      昊星胶体磨JTM(代号:JM;JP)系列公司高科技产品,简称:胶体磨英文学名COLLOID MILL; COLLOIDAL MILL 中文拼音JIAOTIMO(研磨机GRINDIND MACHINE )又名:竖式转锥磨机、竖式转圆锥磨机、斜锥磨机、湿法超微粒粉碎机,湿式粉碎机、胶磨机、研磨泵(管线式研磨泵)、磨浆机、高剪切乳化研磨机、多功能研磨机、白炭黑胶磨机、全封闭式胶体磨高速研磨机、沥青胶体泵、研磨泵、混料泵、高剪切多功能研磨机组。
      昊星胶体磨分类别为管线式胶体磨、钛白粉胶体磨、炭黑胶磨机、全封闭式胶体磨、立式胶体磨、分体式胶体磨、卧式胶体磨、立卧式胶体磨、不锈钢胶体磨、实验室胶体磨、中试胶体磨、工业胶体磨、特大型胶体磨、微小型胶体磨、全自动胶体磨等新型产品, 自从2002年以来获得新技术、软著和获得政府科技奖励40多项, 由此我公司胶体磨制造历史悠久、工艺精湛、技术雄厚、品质性能,新型实用,外形新颖,环保节能,价格优惠,体积小,效益高等特点。让你的系统更可靠,更卫生,更静,更省电。深得海内外客商的青睐。
      尤其,近年以来经在本公司技术部、生产部和高校外企等协作下通过高科技创新,难题攻关,对传统胶体磨进行大幅度改造取得了突破性成果。连续获得多坎专利,通过ISO9001-2000国际质量管理体系认证、产品执行企业标准Q/WHX01 ;Q/WHX 02和国家标准GB/T14466-2005。
       HS-JTM系列胶体磨可根据用户的特殊要求提供多功能的可空转式运作,机封与介质绝无接触,机械密封使用寿更长的新一代卫生级可空转式胶体磨。以及研制了另一种封闭式胶体磨其全封闭式内循环回流系统,使物料在密闭的环境中进行多功能研磨、乳化、均质、粉碎、分散、搅拌、混合的加工。该机器封闭性能良好,防止挥发性、易燃性、易爆性、高卫生及可在真空条件要求下工作等特点,特别适用于:香精、香料、医药、药物、石油、化工、精细化工、生物制剂、植物蛋白、动物蛋白、啤酒、食品、钛业、釉彩、防水阻燃材料、炭黑、高校,科研实验室等领域行业使用。从而达到防爆防燃、防止加工物料有效成份的挥发或刺激工作环境和确保物料的品质纯正。可以使加工的物料有效得到多循环的处理而达到理想的效果,封闭式胶体磨还配备了多项功能装置亦可使调节盘灵活地调节机器的间距乳化细度和预防膨胀、平衡容器内部的压力、机器可以缺料空转等多种功能。因此,其特点全封闭性能好,防火防爆,防泄漏、可空转、操作方便,卫生环保,节能高效和使用寿命长,是一种新式的湿式粉碎研磨机械设备。
       HS-JTM系列胶体磨可干湿两用粉碎机器,主要以多功能湿式处理流体超微粒粉碎、研磨、乳化、分散、均质、搅拌、混合等功能为主导产品,可代替并优于石磨,砂磨机、球磨机、乳匀机、剪切分散泵,均质乳化机、三辊机、组织捣碎机等工作效率。多功能胶体磨已形成六大系列“立式胶体磨系列、分体式胶体磨系列、卧式胶体磨系列、管线式胶体磨系列、全封闭式胶体磨系列、可空转干湿两用胶体磨系列”一百多种型号规格的胶体磨产品,给广大用户选购设备提供更大空间和余地,使设备资源得到更科学性、专业性和节能性的利用,成功应用于菠萝、芦荟、仙人掌等果汁、饼馅、涂料、生化、制药、啤酒、动植蛋白深加工、淀粉、胶粘剂、聚氨酯、陶瓷、沥青及新材料生产和研究等领域。特别是我们最新推出的小型胶体磨(实验室专用的实验设备)、多功能研磨机(钛白粉胶体磨、白炭黑打浆泵、管道磨、分体式研磨泵等新技术产品)特大胶体磨、封闭式胶体磨、可空转胶体磨系列等产品,已被全国各地近千家企业及高等院校重点实验室、科研所的采用和实用性推广,并得到广大专家的好评。比如采购设备单位:清华科技园、山东大学、山东农业大学、河北省农业大学、上海医科大学、首都医科大学、南京医科大学、武汉化工学院、武汉理工大学、北京友谊医院、苏州非金属矿研究院、新疆中基天然纯化高新技术究所、天津化工研究设计院、黑龙江省化工研究院、南京蓝本科研所、海南省药物研究所、广东省造纸研究所、重庆钰鑫集团、广州立白集团、厦门古龙集团、徐州恩华药业集团、昆明中友集团、康恩贝集团、联盛集团贵州药业、晋新双鹤药业、集成药业、信谊药业、北京双吉药业、上海双基药业、河南新谊药业股份有限公司、三九医药股份有限公司、深圳金刚源新材料科技发展公司、北海果香园果汁有限公司、江苏三木芦荟有限公司、福清新大泽螺旋藻有限公司、华迪集团、奈米科技桃园农药、富农化工公司(马来西亚)、瑞典利乐拉代集团、香港沐林食品工业集团、杰克姆工业公司(越南)、艾墨特公司(美国)、上海哈勃公司、慧达工贸股份有限公司(台湾)、江苏力保建材工业有限公司、上海慧润胶粘剂有限公司、国民(广东)淀粉工业公司、福建三山淀粉有限公司、上海华宝孔雀香精香料有限公司、重庆亚原生物技术公司、菲律宾国际制药公司、韩国宇星株式会社、韩国庄起产业、GFP Limited(坦桑尼亚)、瑞驰医药(香港、韩国)、一九单位07研究所、沈阳强力陶瓷有限公司、沈阳市合家乐陶瓷有限公司、发达陶瓷有限公司、东佳集团、南京钛白化工、兴茂钛业、豪普钛业、攀钢集团重庆钛业股份有限公司、湖北兴盛陶瓷有限公司以及高安、淄博、景德镇及闽清县等地陶业,钛业等用户已遍布全球,产品畅销国内外市场。

一、使用范围
      食品工业:芦荟,椰子原汁、菠萝浆、乳化猪皮、鸡骨泥、辣椒酱、芝麻、果茶、冰淇淋、月饼馅(饼馅)、奶油、果酱、果汁、大豆、豆酱、豆沙、花生奶、蛋白奶、豆奶、乳制品,麦乳精、香精、调味品、啤酒、植物蛋白、动物蛋白及各种食品饮料等。
      化学工业:油漆、颜料、染料、涂料、润滑油、合成脂、润滑脂、柴油、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、万能胶、玻璃钢、合成革、皮革等乳化。
      日用化工:牙膏、洗涤剂、洗发精、鞋油、高级化妆品、沐浴精、肥皂及香脂等。
      医药工业:各型糖浆、营养液、中成药、膏状药剂、生物制品、鱼肝油、花粉、蜂皇浆、疫苗、各种药膏、各种口服液、针剂及静滴液等。
      建筑工业:各种涂料。包括内外墙涂料、防腐防水涂料、壁纸涂层、布业涂层、冷瓷涂料、多彩涂料、陶瓷釉料及喷涂等。
      其它工业:塑料工业、纺织工业、造纸工业、钛白工业、阻燃材料、制胶、炭黑、煤炭浮选剂、稀土、纳米材料、消化剂、发泡剂、催化剂、新材料及军工等新材料领域。

二、工作原理
      HS-JM系列胶体磨的基本工作原理是剪切、研磨及高速搅拌作用力,粉碎研磨依靠磨盘齿形斜面的相对运动而成,其中一个高速旋转,另一个静止使物料通过齿形斜面之间的物料受到极大的高速剪切力和摩擦力,同时又在高频震动和高速旋涡等复杂力的作用下使物料的高速挤碾、高剪切打浆、搅拌、包膜、研磨、乳化、粉碎、混合、分散和均质,从而得到精细超微粒粉碎的较高效益。

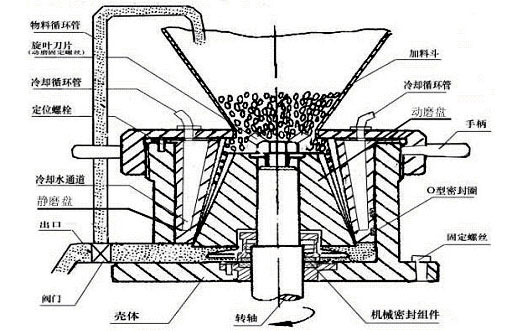

昊星胶体磨工作原理

三、设备构造
      HS-JM 系列胶体磨系多项专利产品:具有设计紧凑、实用新型,外形美观、密封良好、性能稳定、操作方便、装修简单、经久耐用、适应范围广、生产效益高等特点、是处理精Υ细物料最理想的加工设备。
      HS-JM 系列胶体磨产品除电机及部分零部件外,凡与物料相接触的零部件全部采用高强度不锈钢制成,尤其,关健的动、静磨盘进行强化处理因此,具有良好的耐腐性和耐磨性,使所加工的物料无污染卫生纯洁。也可按用户特殊要求可以另行定制。

     HS-JP大型胶体研磨泵型三级、四级错齿结构的研磨转子(特殊可提升为五-九级错齿结构的研磨转子,需定制),配合精密的定子腔。可以达到更好的高剪切、振频、分散、混合、破碎、乳化、均质、湿磨以多功能处理和泵的输送一体化。

      昊星科技http://www.86999999.com 胶体磨其主要构造由磨头部件、底座传动部;专用电机三部分组成。其中机器核心部分的动磨盘与静磨盘、机械密封件组合部位系是本机的最关健部分。所以,根据被处理的物料性质不同选型必须有所区别。但材质均由不锈钢或特殊材料制造而成。电机根据型号不同需要作特殊设计,在电机凸缘端加装挡水盘,以防渗漏。小型胶体磨结构见图一、立式胶体磨(又称连体式胶体磨)图二,分体式胶体磨(傍连体式胶体磨)结构图三,卧式胶体磨结构图四、管线式胶体磨(管线式研磨泵)图五、封闭式胶体磨(全封闭式结构)图六。


小型胶体磨系列(实验室专用机)结构 图一
1.底座 2.电动机 3.壳体 4.主轴 5.机械密封组件 6.手柄 7.定位螺丝8.加料斗
9.进料通道 10.旋叶刀 11.调节盘 12.静磨盘 13.动磨盘 14.循环管

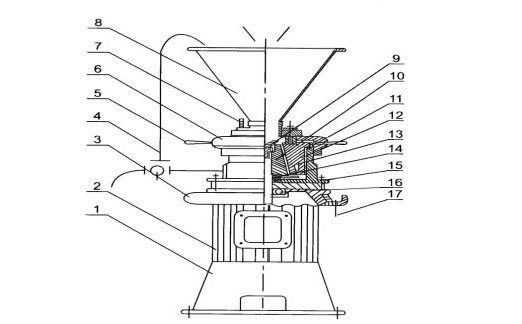

(5)立式胶体磨系列结构 图二
1.底座 2.电动机 3.端盖 4.循环管 5.手柄 6.调节盘 7.冷却水管接头
8.加料斗 9.旋叶刀(动磨盘紧固螺纹) 10.动磨盘 11.定位螺钉 12.静磨盘
13.冷却通道 14.机械密封组件 15.壳体 16.主轴轴承 17.排漏管接头

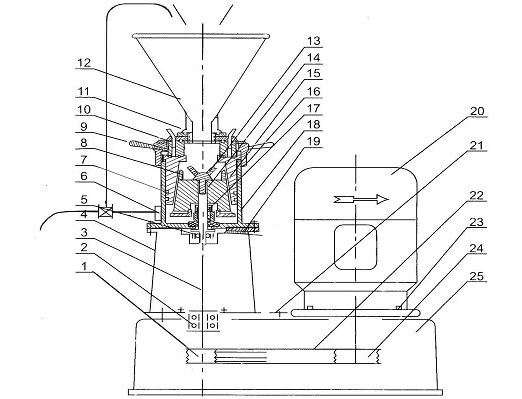

分体式胶体磨系列结构 图三
1.从动带轮 2.轴承 3.主轴 4.机座 5.轴承 6.出料口 7. O型密封圈 8.进料刮板
9.手柄10.压盖 11.活接 12.加料斗 13.旋叶刀 14.动磨盘 15.静磨盘 16.调节盘
17.机械密封组件 18.壳体 19.冷却水进出口及排泄孔20. 电动机 21.调节螺钉
22.三角皮带23.电动机座 24.主动带轮25.底座

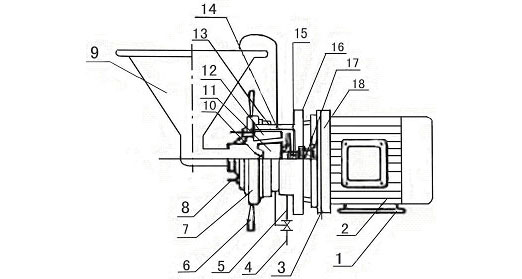

卧式胶体磨-整机型 系列结构 图四
1.底座 2.电动机 3.排漏口 4.出料口 5.循环管 6.手柄 7.调节盘 8.冷却接头
9.加料斗 10.旋叶刀 11.动磨盘 12.静磨盘 13.刻度 14.O型圈 15.机械密封
16.壳体 17.滚球轴承 18.端盖


(曾获得知识产权局ZL2004200541273等4项)

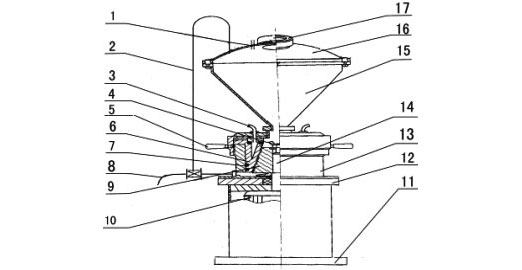

封闭式胶体磨系列结构 图六
1. 进料口 2.循环管 3.冷却水管接头 4.旋叶刀 5.手柄 6.静磨盘 7. O型圈
8。出料口9.动磨盘10.主体机架 11.底座 12.端盖 13.壳体 14.主轴
15.料斗16.封闭盖 17.视镜

四、安装方式
      昊星JM 系列胶体磨运作平稳、震动轻微,可根据生产使用需要置于水平线平整地面上,或安装在水泥基础上。为了方便用户的生产使用,各型胶体磨的底层座均设有安装孔,立式胶体磨安装尺寸见图七、卧式胶体磨-单机型(卧式胶体磨-整机型、管线式研磨泵,另说明)安装尺寸见图八。机器连接方式:采用漏斗(加料斗)式或管道连接式。

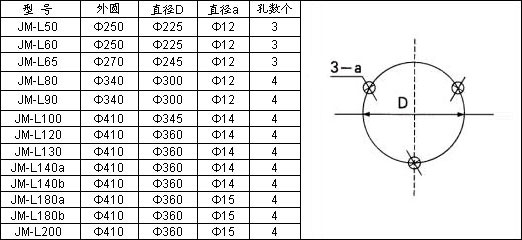

立式胶体磨系列安装 图七

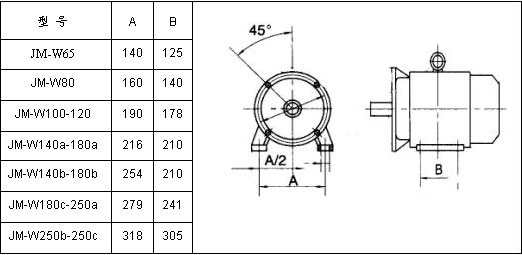

卧式胶体磨(单机型)系列安装 图八

五、安装操作
       1、联接好进料斗或进料管及出料口,再接上出料循环管,然后接通冷却水(JM-L50a、b无冷水管系统)和排漏管。
       2、安装好电力启动装置,(若有条件的用户可配上电流表及指示灯或变频器等)接好电源后,特别要注意开机运转方向,判别电机是否正常方向旋转,或从进料管径处看方向是否同胶体磨上‘红色警示标志'旋转方向箭头相一致顺转。绝对禁止空转(腔内缺料液)和反转。
       3、在胶体磨出厂时,设备出料口方块上已装有调好的限位螺丝,磨盘间隙处于最佳加工细度间距。调节磨盘间隙,先将出料口方块上限位螺丝松下,在不开机的情况下将调节盘(刻度盘)上两手柄‘逆时针'拧松,然后‘顺时针'转动调节盘,当转动调节盘感到有少许阻力时马上停止,此时调节盘上刻度对准体上指针的读数确定了动、静磨盘间隙为‘0'。但刻度盘圈上的读数数字要记住,这个数不是0度而磨盘的间为‘0',再反转(逆时针)调节盘几圈使动、静磨盘之间隙略大于0。调节盘的刻度每进退一大格为0.01mm 。一般在满足加工物料细度要求的情况下,尽可能使磨盘间隙保持一定间距,同时把手柄将调节盘锁紧,然后将进料口方块上限位螺丝调好,确保机器正常运作。
       4、接通冷却水后,注入1~2Kg左右的液料或其它与加工物料相关液体,并将湿料保持在经过循环管回流状态。然后才可启动胶体磨,待运转正常后立即投料入胶体磨中加工生产,而可空转式胶体磨亦可免此项。
       5、关机之前,进料斗内加入或腔内留有适量水液或其它与加工物料相关液体,并将湿料保持在经过循环管回流状态。开机时也要保持料斗内有一定量的湿料可回流状态并马上投入物料,否则会损伤硬质组合密封件甚至造成泄漏烧毁电机。
       6、加工物料注意电机负荷,发现过载要减少投料。
       7、胶体磨在动作中,绝不许关闭出料阀门,以免磨腔内压力过高而引起泄漏。
       8、胶体磨属高精密机械,磨盘间隙极少,动转速度快。操作人员应严守岗位,按规章作业,发现故障及时停机,排除故障后再生产。
       9、胶体磨使用后,应彻底消毒、清洗机体内部,勿使物料残留在体内,以免硬质机械粘结而损坏机器。
六、维护修理
       1、昊星胶体磨为高精密机械,线速高达20m/秒,又磨盘间隙极小。检修后装回必须用百分表校正壳体与主轴的同轴度误差≤0.05mm。
       2、修理机器时,在拆开、装回调整过程中,绝不许用铁锺直接敲击。应用木锤或垫上木块轻轻敲击,以免损坏零部件。
       3、本机密封件:分为静、动密封。静密封采用O型橡胶圈、动密封采用硬质机械组合式密封。发现硬质密封面有划伤应立即在平板玻璃或平板铸件上进行研磨修复,研磨料为≥200#碳化硅研磨膏为佳。若密封件破损或裂痕严重请立即更换。
       4、在使用过程中应根据加工物料情况,酌情进行定期维护。
       5、有关电机的维护使用,请参照电机使用说明书。
       6、随机备件绝大部都为国标、部局标准件,全国各地均购到。
