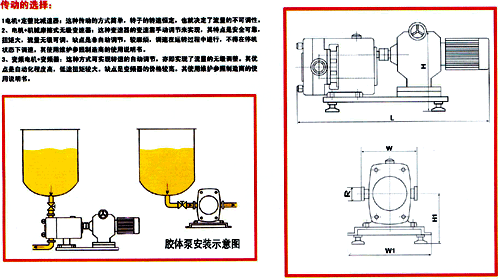

胶体泵安装、外型尺寸
|
产品型号
|
R
|
L
|
H
|
H1
|
W
|
W1
|
备注
|
|
ZB3A-6
|
Ø50.5
|
780
|
390
|
170
|
190
|
240
|
接
口 连 接 方 式 ： 卡 箍 、 螺 纹 、 法 兰 |
|
ZB3A-8
|
Ø50.5
|
850
|
400
|
170
|
190
|
280
|
|
|
ZB3A-12
|
Ø50.5
|
980
|
450
|
185
|
220
|
330
|
|
|
ZB3A-20
|
Ø50.5
|
1000
|
450
|
190
|
250
|
330
|
|
|
ZB3A-30
|
Ø63.5
|
1050
|
480
|
220
|
270
|
350
|
|
|
ZB3A-36
|
Ø63.5
|
1100
|
490
|
220
|
270
|
360
|
|
|
ZB3A-52
|
Ø77.5
|
1250
|
580
|
260
|
270
|
480
|
|
|
ZB3A-66
|
Ø77.5
|
1250
|
600
|
260
|
270
|
480
|
|
|
ZB3A-78
|
Ø77.5
|
1270
|
600
|
295
|
370
|
480
|
|
|
ZB3A-100
|
Ø91
|
1320
|
670
|
295
|
370
|
480
|
|
|
ZB3A-135
|
Ø106
|
1500
|
670
|
295
|
370
|
480
|
|
|
ZB3A-160
|
Ø106
|
1600
|
700
|
310
|
380
|
500
|
|
|
ZB3A-200
|
Ø119
|
1650
|
700
|
310
|
380
|
500
|
注：
* 本表中标的单位为mm，表内接口尺寸是按常采用卡箍快装式连接端头直径尺寸为准（接口的选择，亦可采用螺纹快装、法兰等接口形式，具体进出口尺寸省略）。
* 本产品可根据用户的特殊要求或说明进行特别制造。
* 产品在不影响基本结构及性能的改进时，恕不另行通知。
